產品JL100系列拉繩位移傳感器是直線位移傳感器在結構上的精巧集成，充分結合了角度位移傳感器，直線位移傳感器以及齒輪、條傳動的各種優點，是一款結構緊湊、多用途、安裝簡便且安裝空間尺寸小，無須補償間隙，具有高精度測量、高重復性測量和高定位精度、長行程和壽命的傳感器。可以用于精確測量和定位控制。配合顯示儀表，也可以作為測量儀器進行人工測量。該系列產品行程從10MM至100000MM不等，具有模擬直流電流4-20毫安，模擬直流電壓0-5伏或0-10伏和脈沖A、B、Z相數字輸出可滿足大行程、高精度、各種信號需求。
規格特點;

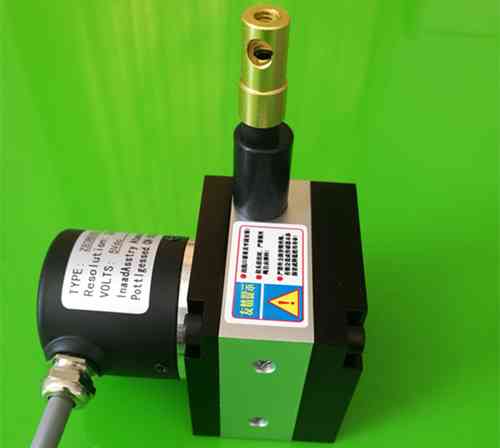

JL3806-250BM-05系列L屬于微型拉線（繩）位移傳感器，用來記錄測量長度0-1000mm的線性距離、模擬量和數字量輸出，標準化接口，可以堅固耐用特別是適合短距離，高分辨率的場合。主要特點：安裝方便，設有備用安裝基準面，根據需要多種選擇；安裝空間小，安裝難度低；無需導向，機械公差不影響測量精度；廣泛應用于直線導軌系統，液壓氣缸系統、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制；可外接PLC 二次儀表，單片機等等采集系統.
主要技術指標：
|
類別
|
主要技術參數
|
|
信號輸出型式
|
數字量輸出 P、 G
|
模擬量輸出 V、MA、R、 G
|
|
輸出特性
|
TL方波
|
電壓（V）：0-5v、0-10v、1-5v
|
|
并行輸出、串行輸出、ssi接口、總線， profibus、CanOpen
|
電流（MA）：4-20mA、0-20mA
|
|
RS485
|
電阻（R）：0-5kΩ、0-10KΩ
|
|
供電電壓
|
DC5V、DC5-24V
|
DC12V、DC24V
|
|
測量行程
|
0-1000mm
|
0-800mm
|
|
最大往復速度
|
1000
|
1000
|
|
分辨力
|
0.004、0.005、0.01等其他
|
本質無窮小
|
|
線徑規格
|
Φ0.68
|
Φ0.68
|
|
線性精度
|
0.05%FS
|
0.1%FS
|
|
工作拉力
|
約5N
|
約5N
|
|
工作溫度
|
-25℃～+85℃
|
-25℃～+85℃
|
|
存儲溫度
|
-35℃～+95℃
|
-35℃～+95℃
|
|
重量
|
500g
|
500g
|
|
使用壽命
|
>1×106 次
|
>1×106 次
|
|
防護等級
|
IP54(標準) 或定制
|
IP54(標準) 或定制
|
|
外殼材質
|
進口鋁合金，表面氧化處理、耐磨防腐蝕
|
|
電纜長度
|
4米（標配）
|
★ 服務宗旨
公司一貫遵循“匯聚專業精華，打造品質第一”之經營理念，致力于為客戶提供迅捷、周到的服務。在國內任何地區，都能得到公司專業技術人員最及時的服務。
★ 質量保證
售出產品在下列情況下負責包換，所發生的費用由公司承擔。
1、 客戶收到產品與訂貨產品型號不符。
2、 客戶收到的產品不符合訂貨要求中的規定，造成不能正常使用。
3、 產品存在不能正常使用和無法修復的缺陷。
4、 在交貨的運輸過程中造成產品損毀，無法修復。
★ 產品保修
1、產品實行“質量三包”質量保證期二年，終身服務。在質量保證期內，對由于設計、制造、工藝或材料的缺陷所發生的故障負責，并免費維修和更換缺陷的零件或產品。質量保證期過后更換零配件僅收取成本費用。
2、 在正常使用下（由于質量問題）免費維修，（非專業人員操作或人為造成不良后果或損壞產品本公司不負責任）
★ 產品維護
1、利用全國各地的營銷網絡為客戶提供終身制的技術支持和產品上門維護服務。
2、拉繩傳感器在質保期滿以后，我方將以優惠的價格提供保修服務。
